Bồn cầu thông minh (smart toilet) là phiên bản nâng cấp của bồn cầu truyền thống, được tích hợp các công nghệ tự động và điện tử nhằm tăng sự tiện nghi, vệ sinh và trải nghiệm sử dụng. Đây là thiết bị phổ biến trong các căn hộ cao cấp, khách sạn, và ngày càng được dùng rộng rãi trong gia đình hiện đại.
Bồn cầu thông minh là gì?
Bồn cầu thông minh là loại bồn cầu có tích hợp các tính năng tự động như:
Một số dòng nổi bật có thể kể đến như TOTO Washlet hoặc các thiết bị cao cấp từ Kohler.
Bồn cầu thông minh không chỉ là thiết bị vệ sinh mà còn là một phần của xu hướng “nhà ở thông minh”. Vai trò chính gồm:
Bồn cầu thông minh phù hợp với người ưu tiên sự tiện nghi, vệ sinh và hiện đại. Tuy nhiên, cần cân nhắc chi phí đầu tư và khả năng bảo trì trước khi lắp đặt.

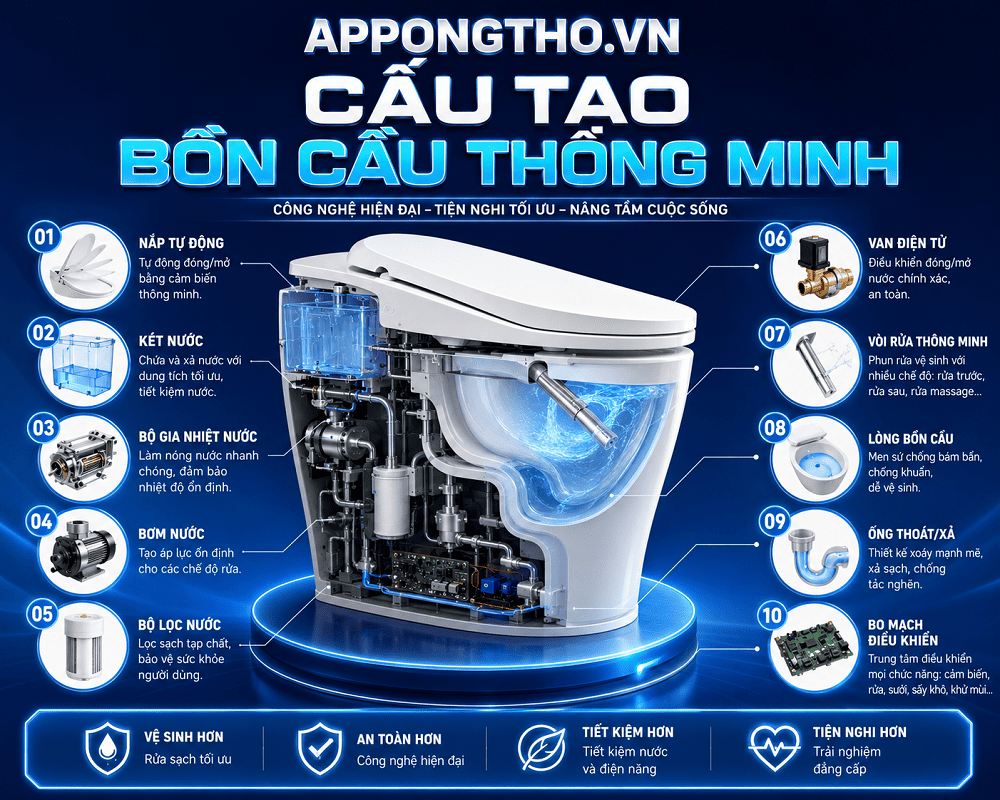

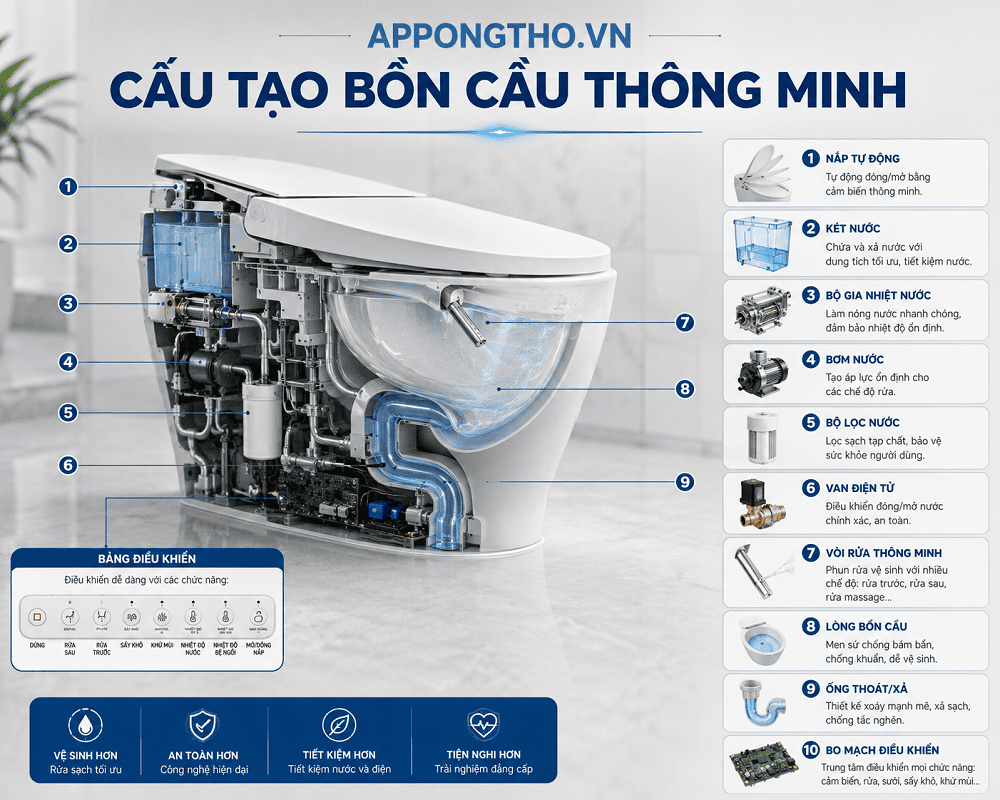

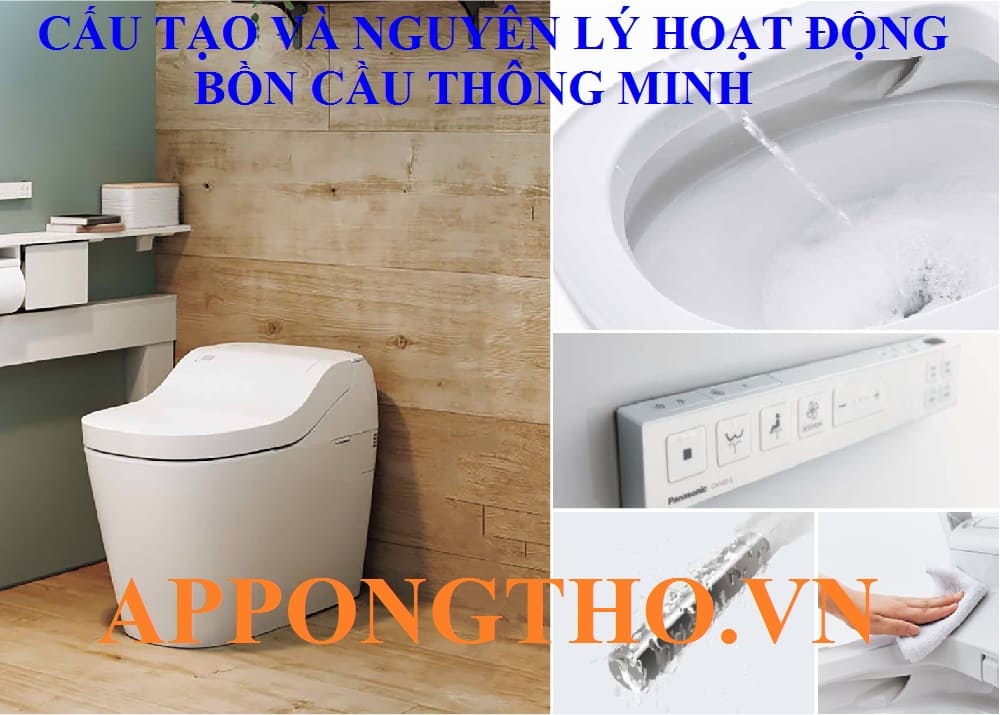

Cấu tạo bồn cầu thông minh các thành phần
Bồn cầu thông minh là một hệ thống tích hợp giữa cơ khí – điện – điện tử – cảm biến, nên cấu tạo phức tạp hơn nhiều so với bồn cầu truyền thống.
Dưới đây là các thành phần chi tiết:
Thân bồn cầu bằng sứ là bộ phận nền tảng chịu lực chính, được thiết kế để đảm bảo độ bền cơ học cao, khả năng chống thấm nước tuyệt đối và duy trì hình dạng ổn định trong môi trường ẩm ướt và chịu tải trọng liên tục trong thời gian dài sử dụng.
Thân sứ hoạt động như một khoang chứa và dẫn hướng chất thải, giúp định hình dòng nước xả theo quỹ đạo tối ưu để cuốn trôi chất bẩn hiệu quả mà không gây tắc nghẽn hoặc bắn ngược.
Thân sứ không chỉ là “vỏ chứa” mà còn là bộ khung thủy lực thụ động quyết định hiệu suất xả và khả năng tự làm sạch của toàn bộ hệ thống bồn cầu thông minh.
Thân bồn cầu bằng sứ là nền tảng cốt lõi quyết định độ bền, hiệu suất xả và tính ổn định lâu dài của bồn cầu thông minh, đóng vai trò như “khung xương” của toàn bộ hệ thống.
Lớp men chống bám bẩn là lớp phủ siêu mịn được áp dụng lên bề mặt sứ nhằm giảm ma sát, hạn chế vi khuẩn và ngăn chất thải bám dính, giúp bồn cầu luôn sạch sẽ và dễ vệ sinh hơn trong quá trình sử dụng.
Lớp men hoạt động bằng cách tạo bề mặt có năng lượng thấp, khiến nước và chất bẩn khó bám dính, từ đó bị cuốn trôi dễ dàng khi có dòng nước xả đi qua.
Lớp men này giúp giảm đáng kể nhu cầu vệ sinh thủ công, đồng thời tăng tuổi thọ của bề mặt sứ và duy trì hiệu suất hoạt động ổn định của hệ thống xả.
Lớp men chống bám bẩn là yếu tố quan trọng giúp bồn cầu thông minh duy trì độ sạch cao, giảm bảo trì và nâng cao trải nghiệm sử dụng lâu dài.
3. Hệ thống đường thoát chất thải (trapway)
Hệ thống trapway là đường ống cong bên trong thân bồn cầu, có nhiệm vụ dẫn chất thải từ bát sứ xuống hệ thống thoát nước, đồng thời giữ lại một lượng nước tạo lớp ngăn mùi hiệu quả.
Trapway hoạt động dựa trên chênh lệch áp suất khi xả nước, tạo lực hút mạnh giúp kéo chất thải đi qua đường cong và xuống hệ thống thoát nước chính.
Trapway là bộ phận quyết định khả năng chống tắc, chống mùi và hiệu suất xả, ảnh hưởng trực tiếp đến độ ổn định của toàn hệ thống vệ sinh.
Trapway là “đường ống chiến lược” giúp bồn cầu thông minh vận hành sạch, kín mùi và ổn định, đóng vai trò then chốt trong hệ thống thoát nước.
Cửa xả nước là điểm đầu ra của dòng nước từ bồn chứa hoặc hệ thống cấp nước, có nhiệm vụ phân phối nước vào lòng bồn cầu để tạo lực cuốn trôi chất thải hiệu quả.
Cửa xả mở ra khi kích hoạt hệ thống xả, giải phóng lượng nước với áp lực cao và phân bố đều quanh lòng bồn để tạo dòng xoáy làm sạch toàn bộ bề mặt.
Cửa xả quyết định sức mạnh và hiệu quả của mỗi lần xả nước, ảnh hưởng trực tiếp đến khả năng làm sạch và tiết kiệm nước của thiết bị.
Cửa xả nước là điểm khởi đầu của quá trình làm sạch, giữ vai trò điều phối dòng nước và đảm bảo hiệu suất xả tối ưu trong bồn cầu thông minh.
Bể chứa nước hoặc hệ thống cấp nước trực tiếp là nguồn cung cấp nước cho quá trình xả và rửa, đảm bảo bồn cầu luôn có đủ áp lực và lưu lượng nước cần thiết để vận hành các chức năng thông minh.
Hệ thống này hoạt động bằng cách tích trữ hoặc lấy nước trực tiếp từ nguồn, sau đó điều chỉnh áp lực và phân phối đến các bộ phận xả và vòi rửa khi cần thiết.
Đây là “nguồn sống” của bồn cầu thông minh, đảm bảo mọi chức năng từ xả, rửa đến sưởi nước đều hoạt động ổn định và chính xác.
Cấu Tạo Máy Điều Hòa Quy Trình Hoạt Động Ở Điều Hòa, Máy Lạnh
Bể chứa hoặc hệ thống cấp nước trực tiếp đóng vai trò trung tâm trong việc duy trì hoạt động liên tục và ổn định của bồn cầu thông minh, đảm bảo mọi tính năng vận hành đúng chuẩn và hiệu quả lâu dài.

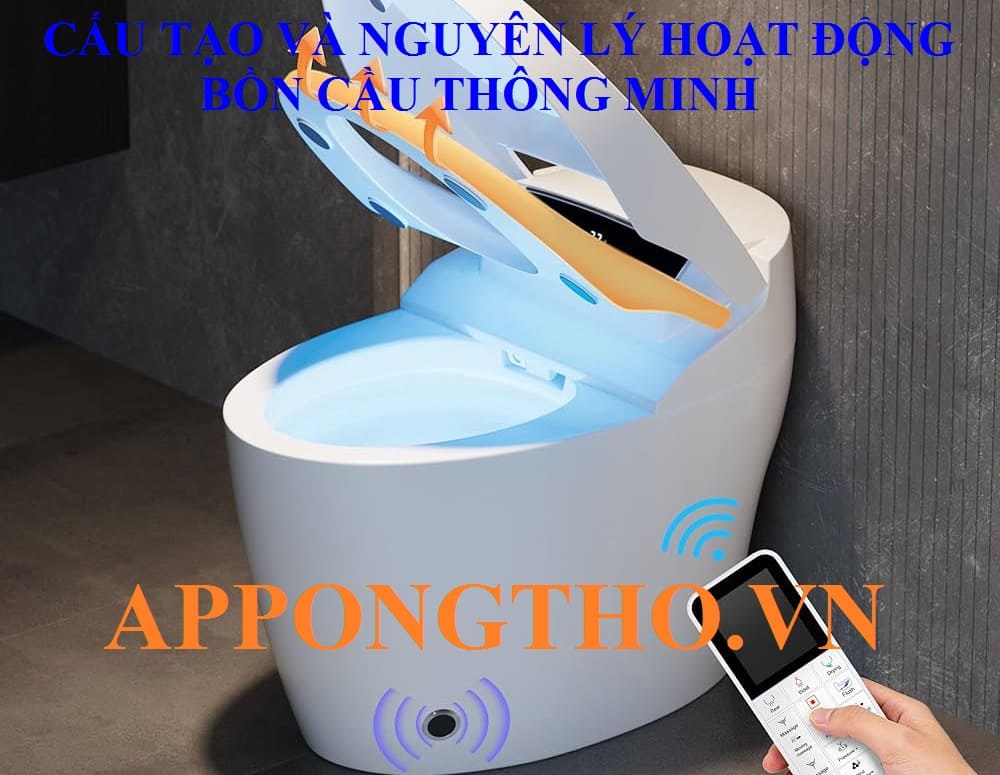

Nắp bồn cầu thông minh là bộ phận che chắn và điều khiển tự động phía trên bồn cầu, được tích hợp cảm biến và điện tử để tự động mở/đóng, góp phần tăng vệ sinh, tiện nghi và giảm tiếp xúc trực tiếp của người dùng với bề mặt thiết bị.
Nắp hoạt động dựa trên cảm biến phát hiện người dùng, kích hoạt motor để mở hoặc đóng nắp tự động mà không cần chạm tay, đảm bảo vệ sinh tối đa.
Nắp thông minh giúp giảm tiếp xúc vi khuẩn, tăng tự động hóa và phối hợp với các hệ thống khác để tạo trải nghiệm sử dụng liền mạch.
Nắp bồn cầu thông minh là giao diện tương tác đầu tiên của người dùng với hệ thống, đóng vai trò quan trọng trong việc tự động hóa và nâng cao tiêu chuẩn vệ sinh hiện đại.
Bệ ngồi sưởi ấm là bộ phận tạo nhiệt trên bề mặt ghế ngồi, giúp duy trì nhiệt độ dễ chịu, đặc biệt trong điều kiện thời tiết lạnh, nâng cao sự thoải mái cho người sử dụng.
Hệ thống làm nóng bằng điện trở chuyển điện năng thành nhiệt năng, sau đó truyền đều ra bề mặt ghế và được cảm biến điều chỉnh để giữ nhiệt ổn định.
Bệ sưởi giúp tăng sự thoải mái, đặc biệt trong môi trường lạnh, đồng thời nâng cao trải nghiệm sử dụng bồn cầu thông minh.
Máy rửa bát là gì? Cấu tạo, nguyên lý, chức năng các thiết bị
Bệ ngồi sưởi ấm là tiện ích quan trọng giúp nâng cao trải nghiệm người dùng, biến bồn cầu thông minh trở thành thiết bị tiện nghi quanh năm.

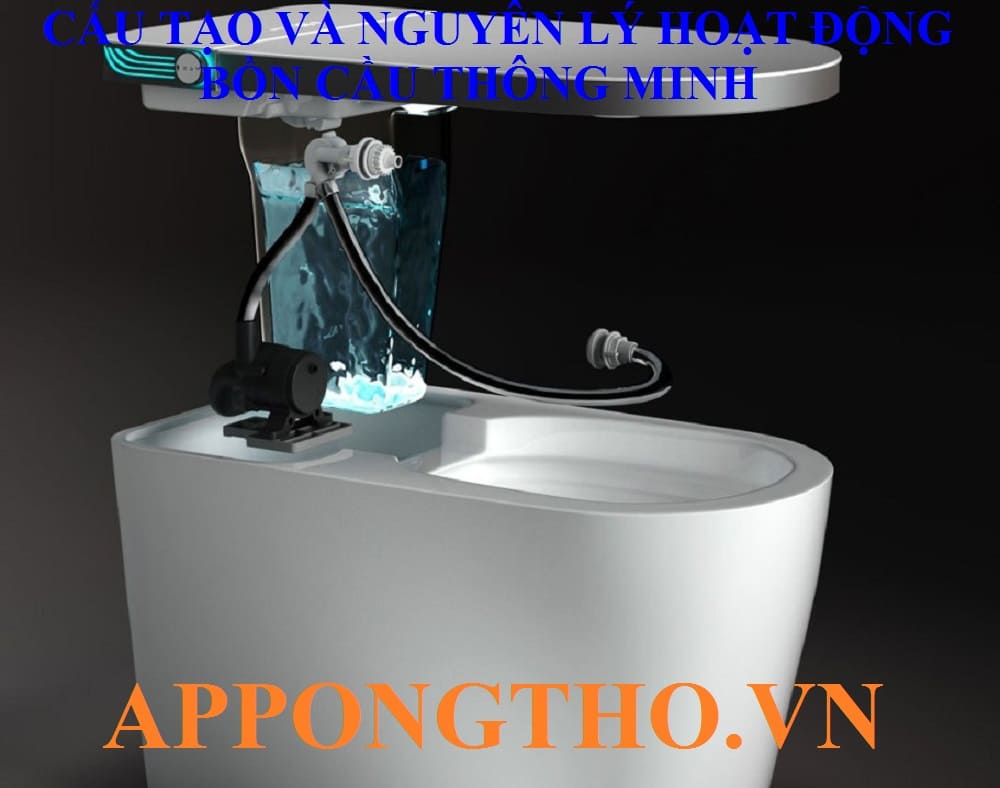

8. Motor đóng/mở nắp tự động
Motor đóng/mở nắp là động cơ điện nhỏ được sử dụng để điều khiển chuyển động cơ học của nắp bồn cầu, giúp mở và đóng nắp một cách mượt mà và tự động.
Motor hoạt động khi nhận tín hiệu từ cảm biến hoặc bảng điều khiển, chuyển điện năng thành chuyển động quay để nâng hoặc hạ nắp một cách có kiểm soát.
Motor là bộ phận cốt lõi giúp tự động hóa nắp bồn cầu, giảm thao tác tay và tăng tính vệ sinh trong quá trình sử dụng.
Motor đóng/mở nắp là “cánh tay cơ học” của hệ thống, đảm bảo nắp bồn cầu hoạt động tự động, mượt mà và chính xác trong mọi tình huống sử dụng.
Bản lề giảm chấn là cơ cấu cơ khí giúp nắp bồn cầu đóng lại một cách chậm rãi và êm ái, tránh va đập mạnh gây tiếng ồn hoặc hư hỏng.
Cơ chế giảm chấn hoạt động bằng cách điều tiết tốc độ đóng nắp thông qua lực cản của dầu hoặc lò xo, giúp nắp hạ xuống từ từ.
Bản lề giảm chấn giúp tăng tuổi thọ thiết bị, giảm tiếng ồn và bảo vệ các bộ phận cơ khí khác khỏi lực tác động mạnh.
Bản lề giảm chấn là chi tiết nhỏ nhưng quan trọng, giúp bồn cầu thông minh vận hành êm ái, bền bỉ và mang lại trải nghiệm sử dụng cao cấp.
Cơ cấu chống kẹt nắp là hệ thống an toàn giúp phát hiện vật cản trong quá trình đóng nắp và tự động dừng hoặc đảo chiều để tránh gây thương tích cho người dùng.
Hệ thống liên tục giám sát lực đóng nắp, khi phát hiện vật cản hoặc lực bất thường sẽ ngay lập tức dừng hoặc mở lại để tránh kẹp tay hoặc vật thể.
Cơ cấu này đảm bảo an toàn tuyệt đối cho người dùng, đặc biệt là trẻ em và người già, đồng thời bảo vệ thiết bị khỏi hư hỏng cơ học.
Cơ cấu chống kẹt nắp là lớp bảo vệ an toàn quan trọng trong bồn cầu thông minh, giúp thiết bị vận hành an toàn, thân thiện và đáng tin cậy trong mọi tình huống.

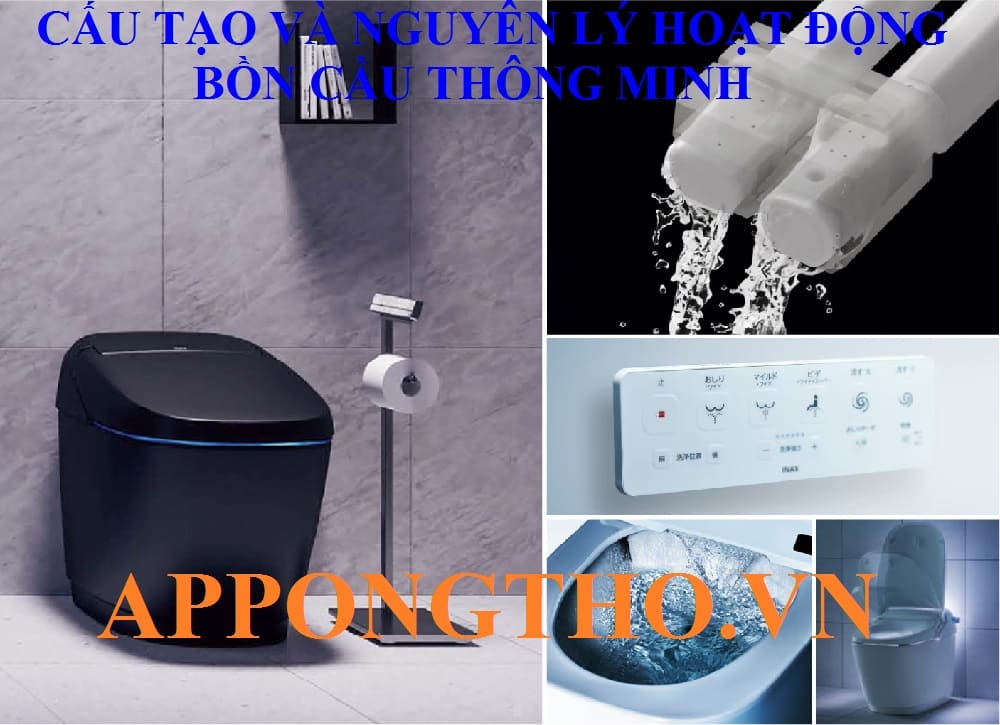

Vòi rửa là bộ phận trực tiếp phun nước vệ sinh, đóng vai trò thay thế giấy vệ sinh truyền thống bằng dòng nước có kiểm soát, giúp làm sạch hiệu quả và đảm bảo vệ sinh cá nhân tối ưu trong bồn cầu thông minh.
Vòi rửa được kích hoạt khi người dùng chọn chế độ, sau đó tự đưa ra vị trí và phun tia nước với áp lực phù hợp để làm sạch vùng cần vệ sinh.
Vòi rửa là bộ phận cốt lõi tạo nên chức năng “thông minh” của bồn cầu, quyết định hiệu quả vệ sinh và trải nghiệm người dùng.
Vòi rửa là trung tâm chức năng vệ sinh của bồn cầu thông minh, mang lại trải nghiệm sạch hơn, an toàn hơn và thân thiện hơn với sức khỏe người dùng.

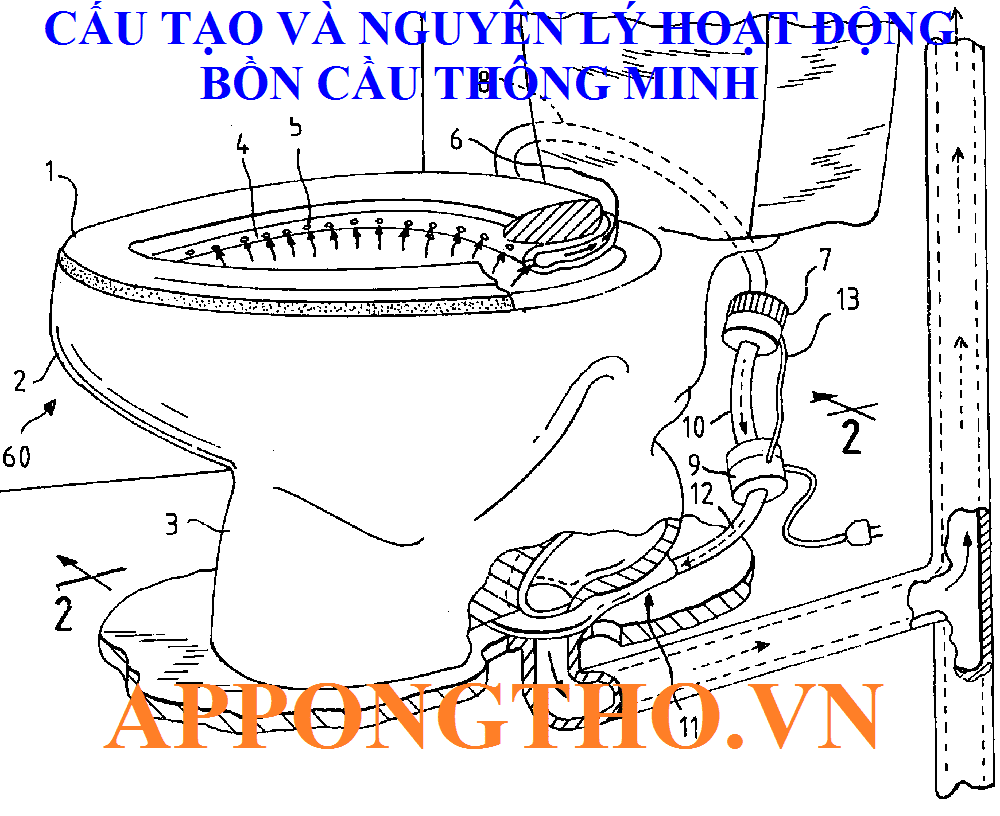

12. Động cơ điều khiển vòi phun
Động cơ điều khiển vòi phun là bộ phận giúp định vị và điều chỉnh chuyển động của vòi rửa, đảm bảo vòi có thể di chuyển chính xác đến vị trí cần thiết theo từng chế độ sử dụng.
Động cơ nhận tín hiệu từ bo mạch, sau đó quay và điều chỉnh vị trí vòi phun theo trục ngang/dọc để đảm bảo tia nước đúng vị trí cơ thể.
Động cơ này giúp vòi rửa hoạt động linh hoạt, chính xác và phù hợp với nhiều người dùng khác nhau.
Động cơ điều khiển vòi phun là thành phần quan trọng giúp hệ thống rửa tự động hoạt động chính xác, linh hoạt và phù hợp với từng nhu cầu sử dụng.
Bơm nước tăng áp là thiết bị giúp tạo áp lực nước mạnh và ổn định, đảm bảo dòng nước phun ra từ vòi rửa hoặc hệ thống xả có đủ lực để làm sạch hiệu quả.
Bơm hoạt động bằng cách hút nước từ nguồn và đẩy qua buồng áp lực, tạo dòng nước mạnh và ổn định trước khi đưa đến vòi rửa.
Bơm tăng áp đảm bảo hiệu suất rửa luôn mạnh mẽ, không phụ thuộc vào áp lực nước đầu vào của hệ thống cấp nước.
Bơm nước tăng áp là “trái tim thủy lực” của bồn cầu thông minh, đảm bảo mọi chức năng rửa và xả hoạt động mạnh mẽ và ổn định.
Bộ điều chỉnh nhiệt độ nước là hệ thống giúp kiểm soát và duy trì mức nhiệt phù hợp của nước dùng cho chức năng rửa, đảm bảo sự thoải mái và an toàn cho người sử dụng.
Hệ thống liên tục đo nhiệt độ nước và điều chỉnh tỷ lệ nước nóng – lạnh hoặc công suất gia nhiệt để giữ mức nhiệt ổn định theo cài đặt.
Bộ điều chỉnh nhiệt giúp đảm bảo nước rửa luôn ở nhiệt độ dễ chịu, tránh sốc nhiệt và tăng trải nghiệm người dùng.
Bộ điều chỉnh nhiệt độ nước là thành phần quan trọng giúp bồn cầu thông minh mang lại trải nghiệm rửa êm dịu, an toàn và phù hợp với từng người dùng.
Van điện từ là thiết bị điều khiển dòng nước bằng tín hiệu điện, giúp đóng/mở nước nhanh chóng và chính xác trong các chức năng như xả, rửa và cấp nước.
Khi có dòng điện chạy qua cuộn dây, từ trường được tạo ra kéo lõi van mở ra, cho phép nước chảy qua; khi ngắt điện, lò xo đẩy van đóng lại.
Van điện từ giúp kiểm soát chính xác dòng nước trong toàn bộ hệ thống, đảm bảo tự động hóa và tiết kiệm nước hiệu quả.
Van điện từ là bộ phận điều tiết quan trọng trong bồn cầu thông minh, đảm bảo mọi hoạt động cấp và xả nước diễn ra chính xác, nhanh chóng và ổn định.
16. Bo mạch điều khiển trung tâm (main PCB)
Bo mạch điều khiển trung tâm là “bộ não” của bồn cầu thông minh, nơi xử lý toàn bộ tín hiệu từ cảm biến và điều phối hoạt động của các bộ phận như xả nước, vòi rửa, sưởi ấm và motor nắp.
Bo mạch nhận tín hiệu từ cảm biến, xử lý logic theo chương trình lập trình sẵn, sau đó gửi lệnh điều khiển đến các thiết bị cơ điện trong hệ thống.
Bo mạch quyết định toàn bộ sự “thông minh” của thiết bị, đảm bảo các chức năng hoạt động đúng thời điểm và phối hợp nhịp nhàng.
Bo mạch điều khiển trung tâm là thành phần quan trọng nhất của bồn cầu thông minh, đóng vai trò như “trí não” điều phối mọi hoạt động trong hệ thống.
Cảm biến hồng ngoại là thiết bị giúp phát hiện sự hiện diện của người dùng dựa trên sự thay đổi bức xạ nhiệt hoặc phản xạ hồng ngoại, từ đó kích hoạt các chức năng tự động của bồn cầu.
Cảm biến phát ra tia hồng ngoại và đo phản xạ từ cơ thể người, khi phát hiện có người trong phạm vi, nó gửi tín hiệu về bo mạch để kích hoạt hệ thống.
Cảm biến này là điểm khởi đầu của hầu hết các chức năng thông minh, giúp thiết bị hoạt động tự động mà không cần chạm tay.
Cảm biến hồng ngoại là “cửa ngõ nhận diện” của bồn cầu thông minh, giúp thiết bị phản ứng tự động theo sự hiện diện của người dùng.
Cảm biến mức nước và áp lực là hệ thống theo dõi lượng nước và áp suất trong đường ống hoặc bể chứa, đảm bảo các chức năng rửa và xả luôn hoạt động ổn định.
Cảm biến đo liên tục mức nước và áp suất, sau đó gửi dữ liệu về bo mạch để điều chỉnh bơm, van hoặc hệ thống gia nhiệt.
Cảm biến giúp hệ thống vận hành an toàn, tránh thiếu nước hoặc áp lực yếu gây ảnh hưởng đến hiệu suất hoạt động.
Cảm biến mức nước và áp lực là thành phần quan trọng giúp bồn cầu thông minh duy trì sự ổn định trong toàn bộ hệ thống cấp và xả nước.
Bảng điều khiển hoặc remote là giao diện cho phép người dùng tương tác trực tiếp với bồn cầu thông minh, điều chỉnh các chức năng như rửa, sấy, sưởi và xả.
Người dùng gửi lệnh qua nút bấm hoặc cảm ứng, tín hiệu được truyền đến bo mạch trung tâm để kích hoạt chức năng tương ứng.
Đây là giao diện điều khiển chính, giúp người dùng tùy chỉnh mọi chức năng một cách linh hoạt và dễ dàng.
Bảng điều khiển hoặc remote là cầu nối giữa người dùng và hệ thống thông minh, giúp việc sử dụng bồn cầu trở nên trực quan và dễ kiểm soát.
Cảm biến tự động xả là bộ phận phát hiện khi người dùng rời khỏi bồn cầu và kích hoạt hệ thống xả nước mà không cần thao tác thủ công.
Cảm biến theo dõi sự thay đổi tải trọng hoặc sự hiện diện của người dùng, khi phát hiện người rời đi sẽ gửi tín hiệu kích hoạt hệ thống xả.
Cảm biến này giúp tự động hóa hoàn toàn quá trình xả, tăng vệ sinh và giảm thao tác cho người dùng.
Cảm biến tự động xả là một trong những thành phần quan trọng nhất của bồn cầu thông minh, giúp hoàn thiện quy trình sử dụng tự động, sạch sẽ và tiện nghi.
Cấu tạo bồn cầu thông minh là sự kết hợp của nhiều hệ thống tự động: cơ khí + điện + cảm biến + điều khiển trung tâm, giúp tạo ra trải nghiệm vệ sinh tiện nghi và hiện đại hơn hẳn bồn cầu truyền thống.

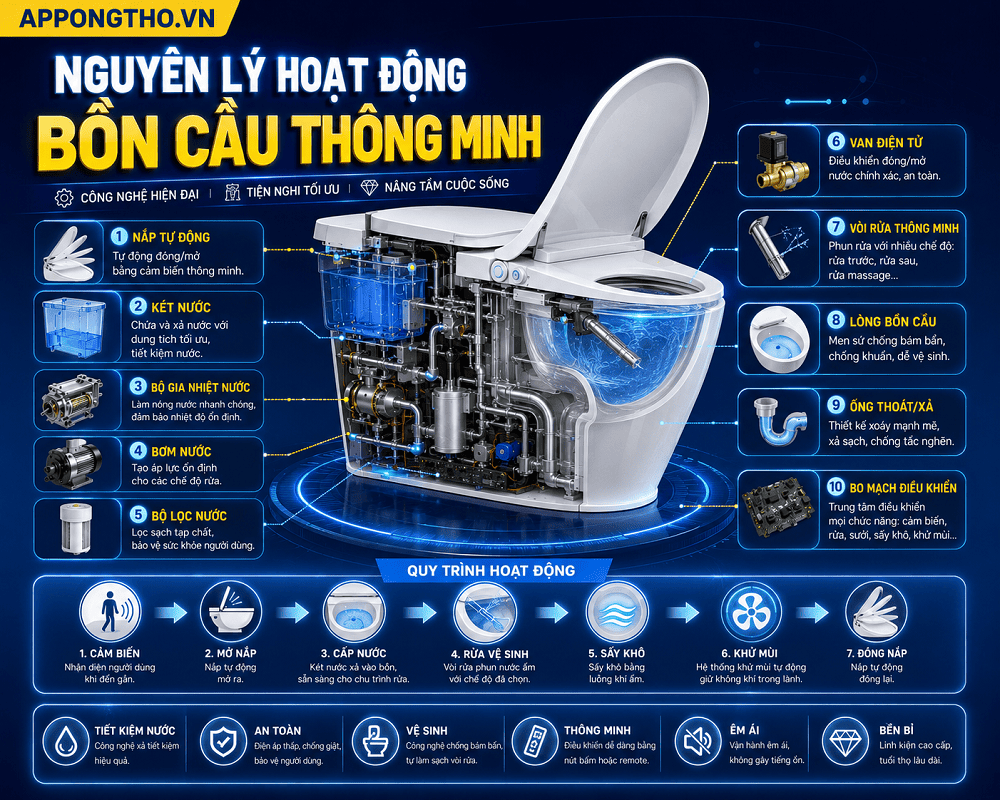

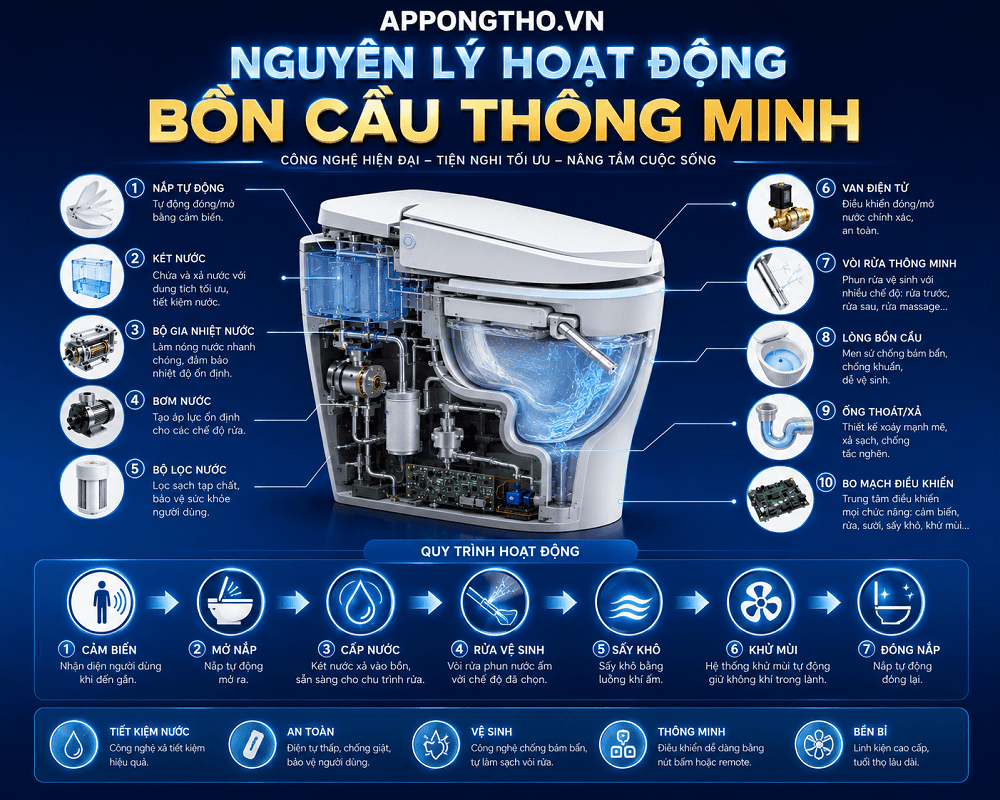

Nguyên lý hoạt động bồn cầu thông minh
Bồn cầu thông minh (smart toilet) hoạt động dựa trên sự kết hợp giữa hệ thống cảm biến tự động, bo mạch điện tử (CPU) và hệ thống cơ khí để thực hiện các chức năng tự động hóa mà bồn cầu thường không có.
Dưới đây là nguyên lý hoạt động của các bộ phận và tính năng cốt lõi:
Giai đoạn này là lúc hệ thống sử dụng cảm biến hồng ngoại và cảm biến khoảng cách để nhận biết chính xác có người đang tiến lại gần khu vực bồn cầu, từ đó kích hoạt toàn bộ hệ thống từ trạng thái chờ sang trạng thái sẵn sàng hoạt động.
Giai đoạn phát hiện là nền tảng khởi động toàn bộ chu trình thông minh của bồn cầu, giúp hệ thống phản ứng chính xác và kịp thời.
Trong thực tế vận hành, các kỹ thuật viên dịch vụ nổi bật của App Ong Thợ thường kiểm tra cảm biến hồng ngoại đầu tiên khi bồn cầu không tự nhận người dùng để đảm bảo hệ thống hoạt động ổn định và đúng chuẩn.
Giai đoạn này sử dụng motor điện và cảm biến khoảng cách để tự động mở nắp bồn cầu một cách mượt mà khi người dùng đến gần, giúp giảm tối đa việc tiếp xúc tay và tăng tính vệ sinh.
Mở nắp tự động là bước thể hiện rõ tính “không chạm tay” của thiết bị thông minh, và trong quá trình sửa chữa thực tế, đội kỹ thuật điện lạnh App Ong Thợ thường xử lý các lỗi motor hoặc bản lề để đảm bảo nắp vận hành êm, đúng tốc độ và an toàn.
3. Giai đoạn chuẩn bị sử dụng (Pre-Operation)
Đây là giai đoạn hệ thống thiết lập các điều kiện tối ưu như nhiệt độ bệ ngồi, trạng thái vòi rửa và hệ thống khử mùi nhằm đảm bảo trải nghiệm sử dụng thoải mái nhất trước khi người dùng ngồi xuống.
Bê tông chống thấm là gì? Danh sách các loại bê tông chống thấm
Giai đoạn chuẩn bị giúp bồn cầu luôn trong trạng thái tối ưu khi sử dụng, và trong thực tế bảo trì, App Ong Thợ thường kiểm tra hệ thống sưởi và van nước để đảm bảo thiết bị luôn sẵn sàng hoạt động ổn định.
Giai đoạn này dùng cảm biến trọng lực để xác nhận chính xác người đã ngồi lên bồn cầu, từ đó kích hoạt các chức năng chính và khóa an toàn hệ thống nắp.
Xác nhận người ngồi là bước quan trọng để đảm bảo an toàn và chính xác, và các kỹ thuật viên sửa điện gia dụng của App Ong Thợ thường xử lý lỗi cảm biến trọng lực khi bồn cầu không nhận diện người dùng hoặc hoạt động sai trạng thái.
Đây là giai đoạn trung tâm của toàn bộ hệ thống, nơi nước được điều khiển qua van điện từ, bơm tăng áp và vòi bidet để thực hiện chức năng vệ sinh cá nhân tự động.
Giai đoạn rửa là lõi công nghệ của bồn cầu thông minh, và trong thực tế sửa chữa, App Ong Thợ thường kiểm tra bơm, van điện từ và vòi phun để đảm bảo áp lực nước ổn định và vệ sinh đạt chuẩn.
6. Giai đoạn điều chỉnh thông minh (Adaptive Control)
Giai đoạn này hệ thống liên tục điều chỉnh áp lực, nhiệt độ và hướng phun dựa trên phản hồi thời gian thực để tối ưu hiệu quả làm sạch và sự thoải mái cho người dùng.
Điều chỉnh thông minh giúp tối ưu trải nghiệm sử dụng, và các kỹ thuật viên App Ong Thợ thường xử lý lỗi liên quan đến cảm biến hoặc bo mạch khi hệ thống rửa hoạt động không ổn định hoặc sai áp lực.
Sau khi rửa, hệ thống sử dụng khí nóng và bộ lọc khử mùi để làm khô và loại bỏ mùi hôi, đảm bảo người dùng cảm thấy sạch sẽ và thoải mái.
Giai đoạn làm khô và khử mùi giúp hoàn thiện trải nghiệm vệ sinh, và trong thực tế, App Ong Thợ thường kiểm tra quạt sấy và bộ lọc mùi khi thiết bị có mùi hoặc không sấy hiệu quả.
Đây là bước cuối cùng khi hệ thống phát hiện người rời khỏi bồn cầu và tự động kích hoạt xả nước để làm sạch toàn bộ lòng bồn trước khi trở về trạng thái chờ.
Giai đoạn xả tự động hoàn thiện toàn bộ chu trình vận hành của bồn cầu thông minh, và trong thực tế dịch vụ, App Ong Thợ thường xử lý các lỗi xả không tự động hoặc xả yếu để đảm bảo thiết bị hoạt động trơn tru, sạch sẽ và đúng tiêu chuẩn kỹ thuật.

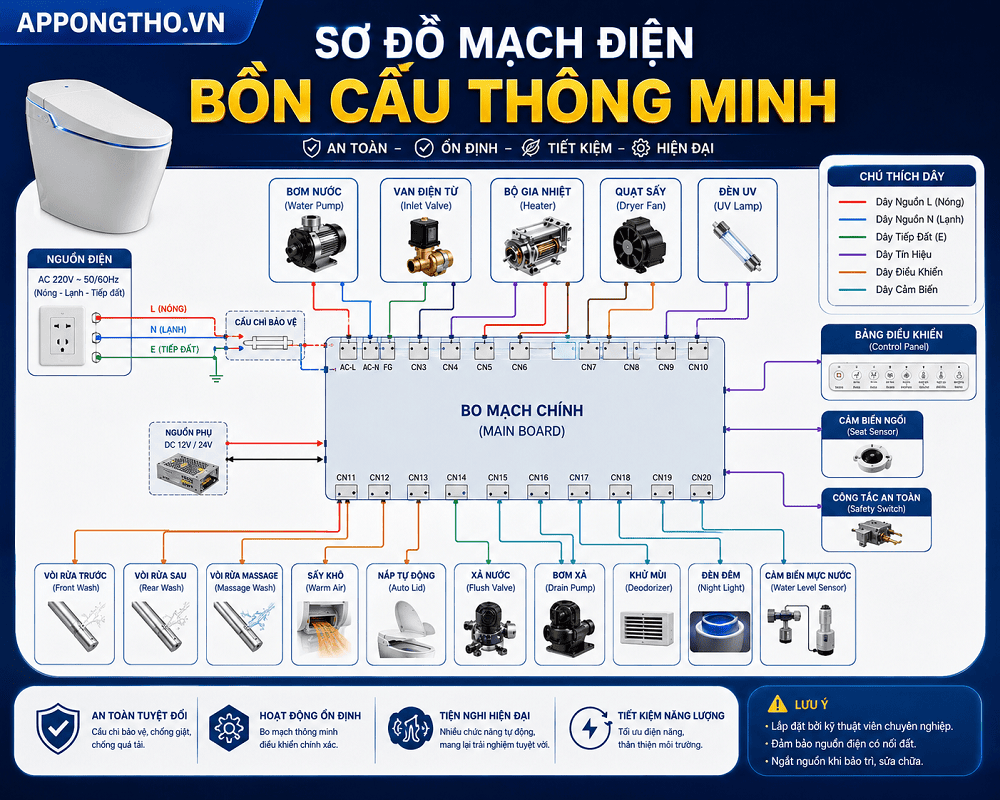

Sơ đồ mạch điện bồn cầu thông minh vận hành từ A-Z
Dưới đây là sơ đồ mạch điện chi tiết bồn cầu thông minh theo dạng kỹ thuật sửa điện tử thực tế (tách theo khối + luồng dây + tín hiệu).
Vì thiết bị này là hệ thống tích hợp, nên sơ đồ sẽ được trình bày theo mạch nguồn → mạch điều khiển → mạch cảm biến → mạch tải (motor/van/bơm/heater).
Đây là nơi điện 220V đi vào và được bảo vệ trước khi phân phối.
Chuyển đổi điện áp phục vụ các bộ phận khác nhau.

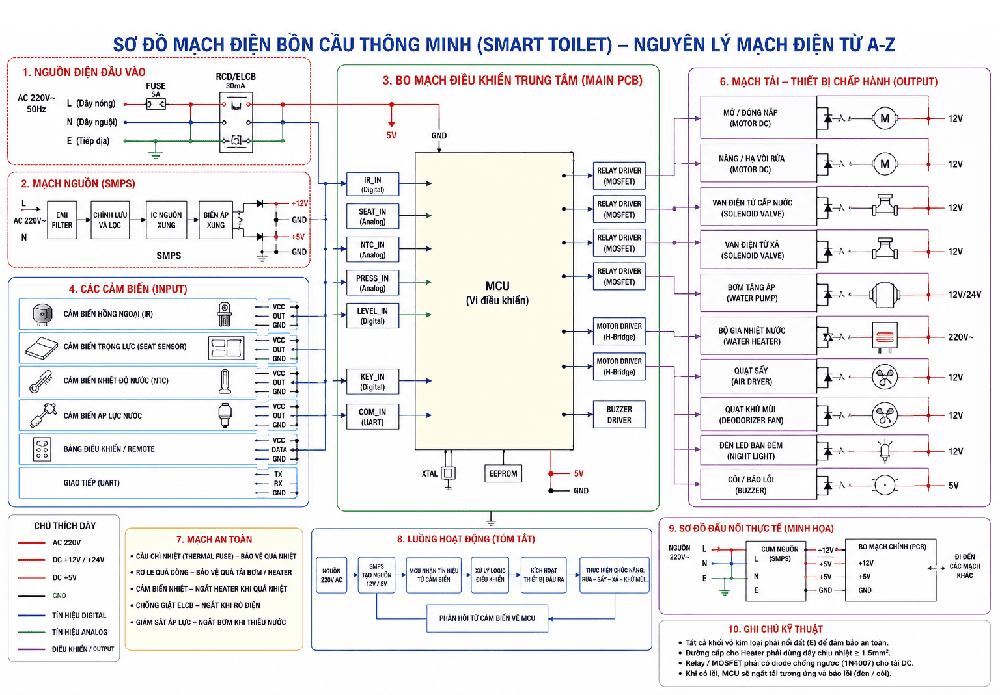

3. Khối điều khiển trung tâm (Main PCB / MCU)
Đây là trung tâm xử lý toàn bộ hệ thống.
220V AC
→ Fuse + chống giật
→ SMPS (12V/5V)
→ MCU (bo mạch chính)
→ cảm biến INPUT
→ xử lý logic
→ relay/MOSFET driver
→ OUTPUT (motor/van/bơm/heater)
→ hệ thống nước + cơ khí
→ phản hồi cảm biến
Mạch điện bồn cầu thông minh là một hệ thống 3 lớp tích hợp:
Toàn bộ hoạt động theo nguyên tắc: 👉 Cảm biến → xử lý → relay → thiết bị → phản hồi.
